Fyzika-magnetismus

Anonym Cysaluk22.05.2020 09:55 Nahlásit
Zdravím, mám dotaz na magnetismus.

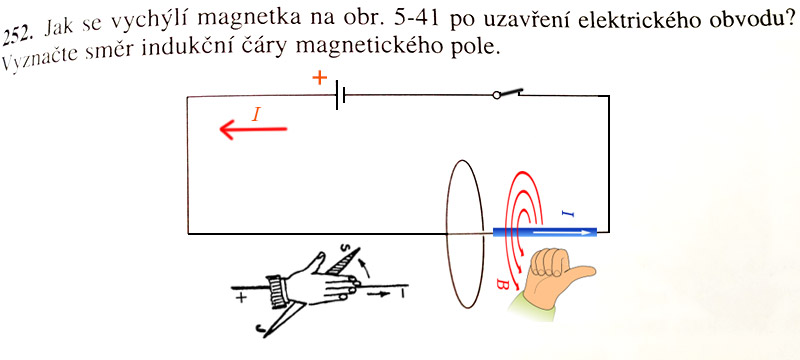

Co přesně značí to kolečko v obvodu??

Odpovědi

Přidat odpověď ▾

Diskuze

Anonym Kylabuq22.05.2020 10:47 Nahlásit
Obrázek musí být ve formátu JPG, PNG, GIF, ale vypadá to, že se ti nepodařilo připojit (vložit, odeslat) žádný soubor.
Anonym Kylabuq22.05.2020 11:00 Nahlásit
To kolečko (ovál) vyznačuje "indukční čáry magnetického pole" a je potřeba vyznačit směr (dokreslit šipku do oválu).
Anonym Cysaluk22.05.2020 11:09 Nahlásit
Mohl by jste mi pomoct s příkladem sám těmto teoretickým úlohám moc nerozumím
Anonym Kylabuq22.05.2020 11:19 Nahlásit
Teorie je od toho, aby byl člověk připraven do praxe - podobně jako se naučit dopravní značky (a jiná pravidla) dříve, než vyjedeme na cestu.
Cílem není odpověď "kterým směrem" se točí magnetické pole (vyznačit šipkou), ale zkuste si přečíst něco o magnetickém poli (učebnice, Wiki odkaz) a Ampérovo pravidlo pravé ruky. Tam už máte odpověď na váš příklad.
Opravdu chápu/chápeme, že to v tomto "covid období" máte těžké, pokud chybí výklad, ale z výše uvedených odkazů se jistě dopracujete ke správnému výsledku - a o tom to je.
Anonym Kylabuq22.05.2020 11:26 Nahlásit
Podívejte se na schému zapojení: doufám, že vidíte kde je + a - baterie a co nastane, když zapnete vypínač = jakým směrem poteče elektrický proud.

Ampérovo pravidlo:
V okolí elektrického vodiče lze orientaci indukčních čar určit pomocí Ampérova pravidla pravé ruky pro přímý vodič. Podle tohoto pravidla platí, že pokud palec ukazuje dohodnutý směr proudu ve vodiči, prsty ukazují orientaci magnetických indukčních čar.
Anonym Monaxis22.05.2020 11:38 Nahlásit
Otázka je: "Na jakou stranu se vychýlí střelka kompasu, po uzavření el. obvodu?"
V obvodu je baterie a spínač. Značka baterie udává polaritu a tím i směr proudu.
Ampérovo pravidlo ti pak podle směru proudu řekne, kam se stáčí siločáry a kam střelka kompasu.
Anonym Cysaluk22.05.2020 11:40 Nahlásit
Ano, pochopil jsem ty indukční čáry jen mi chybí ta poloha magnetky..mg indukce míří směrem dolů na jižní pól(světla část) takže ta tmavší část bude mít polohu jakoby za tím El. Obvodem??
Anonym Kylabuq22.05.2020 12:58 Nahlásit
Není zač :)
Proč k palci? Aby se to lépe pamatovalo. Samozřejmě to platí pro PRAVOU ruku. Stačí si toto Ampérovo pravidlo zapamatovat: jak položit ruku ve směru proudu:
- podle palce zjistíme směr siločar (ty tvoří zbývající prsty)
- podle prstů nám palec ukáže směr "sever"

A pravidlo "pravé ruky" se aplikuje i v dalších případech - lidé to tak vypozorovali, aby si lépe zapamatovali :)
Anonym Wajeciz22.05.2020 14:56 Nahlásit
Větší problém je, jak je vlastně orientovaná ta elipsa. Která půlka je jakoby vpředu a která vzadu :-). Jistě každý chápe, že podle použité "perspektivy" vyjde i opačná orientace šipek.
