Indukční tok

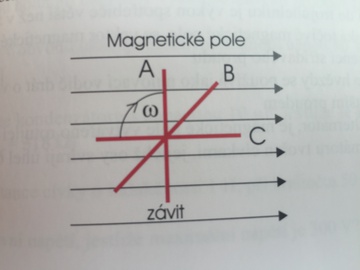

V homogenním magnetickém poli o indukci B se otáčí rovinný závit stálou úhlovou rychlostí omega. Na obrázku jsou zakresleny tři různé polohy závitu vzhledem k indukčním čarám. Ve které poloze otáčejícího se závitu se na něm indukuje největší elektromotorické napětí?
Odpovědi
Největší napětí (v absolutní hodnotě) se indukuje ve chvíli, kdy se nejrychleji mění magnetický tok, procházející závitem. Pokud je pole homogenní, mění se tok nejrychleji, pokud se nejrychleji mění průmět plochy závitu z pohledu mg. pole. Což je tehdy, když je závit vodorovně, tedy C.
Přidat komentář ▾
Diskuze
U(t) = -dΦ/dt = B*S*sin(θ)
θ+ω = 90°
U(t) = -dΦ/dt = B*S*cos(ω)
θ - úhel mezi vektorem magnetického pole B a normálou plochy závitu S
ω - úhel mezi vektorem magnetického pole B a plochou závitu S
funkce cos dosahuje maximální hodnoty při ω=0°, tedy je to poloha C, kdy jsou vektory magnetického pole B rovnoběžné se závitem cívky.
https://cs.wikipedia.org/wiki/Magnetick%C3%BD_tok
V poloze A je naopak změna dΦ/dt=0 (také dΦ/dω=0, Ui=0) nulová (v okolí tohoto bodu se prakticky nemění velikost plochy smyčky z pohledu magnetického pole).
