graf magnetický indukční tok
Ahoj

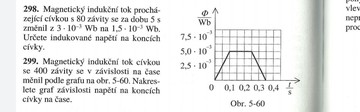

příklad 299, vůbec nemám tušení jak to mám řešit, pomohl by mi prosím někdo?
příklad 299, vůbec nemám tušení jak to mám řešit, pomohl by mi prosím někdo?
Odpovědi
Diskuze
Φ1=3e-3 Wb
Φ2=1,5e-3 Wb
∆t=5s
U(t) = -dΦ/dt = ∆Φ/∆t
U(t) = -(3e-3 - 1,5e-3)/5=0,0003 V = -3mV (1 závit)
===
U=80*0,0003=0,024 V = 24 mV (cívka s 80 závity)
===
https://www.ontola.com/cs/ondi/dlbomc/magneticky-indukcni-tok
---
299
Φ1(t)=-5e-3/0,1 * t
U1=dΦ1(t)/dt=-5e-3/0,1 V
===
Φ2(t)=0
U2=0V
===
Φ3(t)=-(-5e-3)/0,1 * t
U3=dΦ1(t)/dt=5e-3/0,1 V
===
Graf si už můžeš snadno nakreslit.
Pak provedeš derivaci: U(t) = -dΦ/dt = ∆Φ/∆t
Všechny tři lineární funkce po derivaci přijdou o proměnnou čas: t a stanou se konstantami: U1,U2,U3, tyto konstanty vyneseš do grafu jako přímky rovnoběžné s osou x (nejsou závislé na čase). U2 je nulová U2=0
Kromě toho je první příklad nedozadán, chybí tam slovo "lineárně" změnil. Bez toho jsou výpočty nesmyslné - průběh nárůstu mohl být třeba exponenciální a příklad by dostal aspoň trošku šťávu :-).
