rovnoběžné přímky do grafu - excel

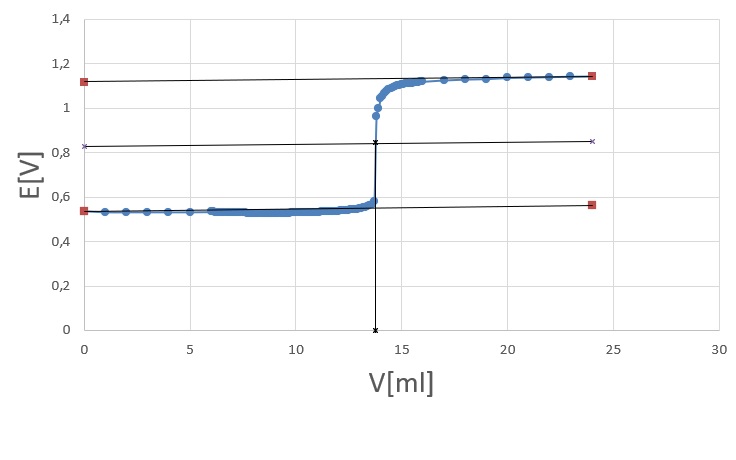

Zdravím, v laborkách jsme dostali v jedné úloze za úkol graficky stanovit hodnotu objemu. Tedy získaný graf máme proložit 3mi rovnoběžnými přímkami (podobně jak na přiloženém obrázku), pak spustit kolmici v bodě protnutí prostřední přímky a odečíst hodnotu. Dělá se tato operace přes něco speciálního (a tedy jde získat bod přímo na ose a přesně tak zobrazit výsledek protnutí), nebo se jen v obrazcích přidá do grafu čára (a tak nějak se to pak celé odhadne...)? Díky za odpověď :)
Odpovědi
Diskuze
To bude jen ta čára v grafu (proto se to nazývá grafické řešení).
Problém je, že máš naměřené DISKRÉTNÍ hodnoty (s určitou přesností), které nemáš proložené SPOJITOU aproximací, navíc nikde neuvádíš, jak jsi POČETNĚ získal(a) ty přímkové aproximace (podle zadání je máte jen "proložit"), jejich průměr určuje tu střední přímku, která neprochází žádným změřeným bodem, ale jen mezi dvěma sousedními změřenými hodnotami, tedy hodnota se stejně jen odhaduje na základě té spojité aproximace. Analytický postup nemůže tak být přesnější než odečet přímo z grafu v dostatečně velkém měřítku.
Tohle je neumělý obecný popis vyhodnocení přístrojové titrace, kde se hledá bod ekvivalence pomocí nějakých přístrojů - konduktometru, potenciálu vhodné elektrody a podobně. Podrobnosti by měly být v kuchařce.
