Elektrický obvod

Anonym Bufemyt24.06.2016 15:37 Nahlásit

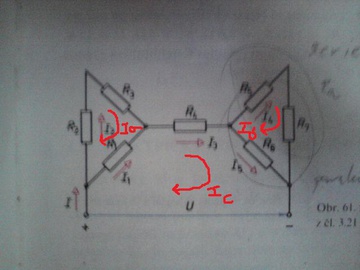

Zdravím, dá se tenhle obvod řešit pomocí smyčkových proudů, jak jsem znázornil červeně?

Odpovědi

Přidat odpověď ▾

Diskuze

Cenobita.24.06.2016 16:20 Nahlásit
Ano, řeší se pomocí Kirchoffových zákonů, musí se stanovit:

1) rovnice pro uzly (proudy)
2) rovnice pro úbytky napětí
Anonym Bufemyt24.06.2016 16:55 Nahlásit
A i postupným zjednodušováním?

To jsem vypočítal celkový odpor 8 ohmů a proud I = 3A = I3, ale nevím jak pak dál určit zbývající.
Mezek24.06.2016 17:13 Nahlásit
To je zbytečně komplikované. Seriová kombinace R2 + R3 je paralelně k R1 a tentosoučet ať je Ra.
Stejná kombinace je za odporem R4: Seriové R5 a R7 paralelně k R6 ať je Rb. Celkový odpor je pak
Ra + R4 + Rb.
Anonym Bufemyt24.06.2016 17:19 Nahlásit
Mezek: Co je zbytečně komplikované? Ano, takhle jsem to dělal, vyšlo mi 8 ohmů, pak proud I = 3A, což je proud I3 taky.
Anonym Bufemyt24.06.2016 17:21 Nahlásit
A není metodasmyčkových proudů jednodušší než pomocí Kirchofových zákonů?

U smyčkových proudů stačí 3 rovnice, ale pomocí těch zíkonů bych měl víc rovnic, podle počtu neznámých proudů tuším ne?
