Seřazení proudů v bodech
Prosím vás, jak mám seřadit proudy v bodech B, C, E, G? Respektive, jak zjistím, jakou hodnotu má proud v daných bodech? Seřadit se mají podle velikosti od nejmenšího po největší.
Odpovědi
Diskuze
Předevšim si všiměte, jaký je rozdíl mezi měřícimi body "G, A, E" a "C, B, F".
Např. si představte, že v bodě G připojíte plus pól (+) baterie a v bodě F jeho minus (-), tím máte elektrický obvod uzavřený. Následně si lépe uvědomíte (představíte), jaký rozdíl bude např. mezi bodem G a E, bodem G a A, bodem E a A.
Musíte znát i vztahy mezi napětím, proudem a odporem (Ohmův zákon) - tzn. co se děje, když je malý nebo velký odpor (rezistor).

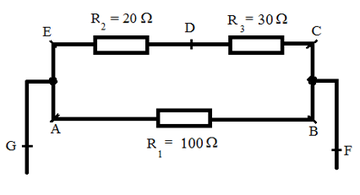

Pokud jsme připojili baterii mezi body G a F, tak víme, že proud nám v uzavřeném obvodu poteče od G do F a vidíme, že se nám rozděluje na dvě trasy (mezi body A a E) a opět spojuje mezi body C a B. Tak už víme, že nějaký proud protéká horní trasou EDC a nějaký trasou AB.
2.C/E (stejné)
3.B
=> to je proud celého obvodu (stejný je i v bodě F), je to součet proudů horní větve (R2+R3) + spodní větve (R1)
2.C/E (stejné)
=> to je horní větev, kterou protéká stejný proud přes rezistory R2 a R3. Pokud bys měřil i v bodě D, tak i tam je to stejné.
3.B
=> spodní větev tvořena rezistorem R1; i v bodě A je stejný proud jako v B
Proč je "G" největší jsem napsal.
Proč "EDC" je druhý? Protože součet rezistorů (20+30=50 Ω) je menší než R1 (100 Ω), tak poteče větší proud
Poslední "AB" je nejmenší, protože má větší odpor (R1=100 Ω) než "EDC".
