Báza, kolektor, emitor

Anonym Firyxig09.04.2020 23:02 Nahlásit

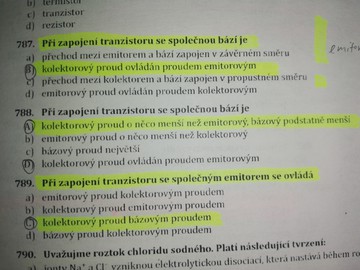

Ahojte. Prosím vás, vedeli by ste mi vysvetliť podľa čoho človek vie, ktorý typ prúdu je ovládan ktorým a ktorý prúd je menší/väčší od ostatných? Pri zapojení tranzistoru so spoločnou bázou, emitorom...

Mám v tom úplný zmätok, neviem si to nijako vysvetliť.

Ďakujem

Odpovědi

Přidat odpověď ▾

Diskuze

Anonym Gelafax10.04.2020 08:43 Nahlásit
U každého bipolárního tranzistoru je řídící bránou přechod B-E. Pokud tranzistor pracuje v aktivním režimu, je vždy tento přechod polarizován v propustném směru, jinak by tam žádný řídící proud nemohl téct a tranzistor by neměl co zesilovat. Zesílený proud pak protéká mezi C-E. To je celé. Pokud mluvíme o "společné" elektrodě (B,E nebo K), znamená to, že na té elektrodě se napětí nemění, z hlediska signálu je jakoby uzemněná. Nebo jinak, třeba při zapojení SB je vstupem E-B a výstupem C-B, takže B je společná svorka pro vstup i výstup. Pro odpovědi na otázky není třeba nic jiného vědět, to co jsem napsal, úplně stačí. Z toho se dají všechny odpovědi odvodit :-)
Anonym Gelafax10.04.2020 08:44 Nahlásit
Koukám, že jsem jednou použil pro kolektor K a jinak C. Je to totéž :-)
