Seřazení napětí podle velikosti

Anonym Hokihox09.04.2020 16:50 Nahlásit

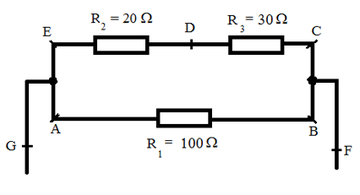

Prosím vás, jak seřadit napětí UCD, UED , UAB , UEC podle velikosti? Respektive jak mám vůbec zjistit velikost napětí, když jediné co znám je odpor? Seřazení má být od nejmenšího po největší.

Odpovědi

Přidat odpověď ▾

Diskuze

Anonym Kylabuq09.04.2020 17:14 Nahlásit
Podobně jako dotaz k proudu... tentokrát je potřeba zjistit napětí mezi body:
CD => to je rezistor R3
ED => to je rezistor R2
EC => to jsou rezistory...
...a opět si všiměte bodů GEA a FCB
Anonym Hokihox09.04.2020 17:17 Nahlásit
No to já vím, že je potřeba zjistit napětí mezi body CD, ED a EC, ale jak ho mám zjistit, když jediné, co znám je odpor a nic víc?
Když si všímám bodů GEA a FCB, tak mi asi něco uniká, protože nic zvláštního nevidím.
Anonym Cunyvar09.04.2020 17:43 Nahlásit
UEC = UAB
UAB = UED + UCD
UED < UCD (menší odpor protékaný stejným proudem = menší napětí; U=R.I)
Anonym Cunyvar09.04.2020 17:45 Nahlásit
1. UAB = UEC (největší), stejné, protože paralelní zapojení
2. UCD
3.UED
Anonym Kylabuq09.04.2020 18:27 Nahlásit
Měl jsem rozepsaný jiný postup, ale už máš výsledek. Cunyvar ti to i vysvětlil. Musíš si zopakovat (pokud studuješ elekto, tak doslova "dostat do krve") Ohmův zákon - vztah mezi napětím, proudem a odporem (když se jedna z veličin zvětší/zmenší, co nastane s ostatními).

Pokud tě to opravdu zajímá a chceš pochopit (myslim upřimně, vím že všechno chce néjaký čas), tak můžeš udělat jednoduchou věc - počítat/přepočítat na základě znalostí které znáš, nebo si je osvojíš.

Na svorky svorky G a F připojíš napětí 12 V, rezistory znáš, zapojení vidíš a můžeš spočítat proud (proudy). Tento výpočet využiješ i pro druhý příklad (seřazení podle proudů), kde jsem už naznačil, že je vidět dvě trasy proudu a zapojení rezistorů. Potom si na svorky G a F připojíš vyšší napětí, např. 30 V (aby to nebyl zrovna dvojnásobek 24 V) a přepočítáš.
Výsledkem (cílem) bude, že uvidíš, jak se obvod chová při menším/větším napětí a jaký proud teče. Stále máme stejné zapojení (rezistory), jen jsme změnili vstupní napětí a podle toho můžeme sledovat chování proudu. Je to asi jedinná cesta jak to lépe pochopit - jednodušší by byla vytvořit obvod a měřit, ale to bývá většinou "druhý krok" po zvládnutí teorie. Tady by bylo bez počítání rychle měřitelné, co nastane při změně vstupního napětí.
