Fotovoltaika, proud při paralelním zapojení solárních panelů

Anonym Hazovyd06.04.2015 10:42 Nahlásit
Mám 4 stejné solární panely a chci je zapojit do sestavy ostrovní elektrárny. V soustavě je zatím 1 panel 20 W 12 V 12 A, staniční baterie 12 V 45 A, měnič solárního napětí 20 A a invertor 230 V 300 W.

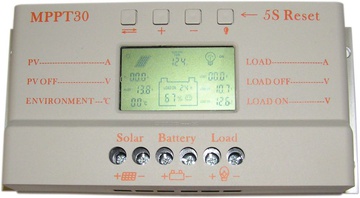

Chci připojit další 3 panely a objednat MPPT měnič 30 A. Dotaz se týká ampér, při paralelním zapojení panelů zůstane proud stále 12 A a zvýší se pouze tok do baterie, nebo musím objednat měnič 60 A? Já bych raději chtěl ten 30 A, protože má slušné funkce zobrazené na displeji.

Odpovědi

Přidat odpověď ▾

Diskuze

thriller06.04.2015 10:48 Nahlásit
Paralelní zapojení znamená, že se sčítá proud. 4 panely, kde každý generuje 12 A to v paralelním zapojení budou dávat až 48 A.
Anonym Hazovyd06.04.2015 10:56 Nahlásit
teď jsem našel stránku výrobce. Prodejce mi to v manuálu špatně přeložil a vypadá to jinak. Zaměnil pravděpodobně ampéry s volty. Jiný překlad přikládám, podle toho by to vypadalo jinak:
Typ buňky: polykrystal
Počet buněk pro Modul 36 Kusů.
Výkon max. (Pmax) 20 W
Napětí max. 18 V
Proud max. (Imp) 1,11 A
Napětí naprázdno:22,1 V
Zkratový proud: 1,19 A
Účinnost modulu: 17,00%
Max. napětí: 1000 V
No to tedy vypadá tak, že bych při tom 30 A MPPT mohl těch plánovaných 12 panelů klidně připojit. Děkuji
thriller06.04.2015 11:33 Nahlásit
Můžeš sem napsat odkaz na panel u výrobce a u prodejce?
thriller06.04.2015 22:02 Nahlásit
Máš v tom zmatek, to co je v odkazu (alza) je monokrystal, ty jsi psal polykrystal..
