Jak řešit toto zapojení
Dobrý den, nevím si rady s tím to příkladem respektive, proste mi to nejak nevychazi( vorecek I = U/R znám),muj postup byl prvni vetev ma 4 ohmy, druha ma 4 ohmy + ( 1/4+1/4), treti vetev ma 3 ohmy ,=> celkovy odpor, 4+ 4+2+3 = ....
( na tu dvojku jsem přisel tak protože se jedná o převrácenou hodntu)
Jenze podle vysledku to tak nevyšlo dale po nás chtěl spočítat i celkový proud, poté proud na jednotlivých rezistorech a napětí. To už mi také nevycháelo
Díky za radu
( na tu dvojku jsem přisel tak protože se jedná o převrácenou hodntu)
Jenze podle vysledku to tak nevyšlo dale po nás chtěl spočítat i celkový proud, poté proud na jednotlivých rezistorech a napětí. To už mi také nevycháelo
Díky za radu
Odpovědi
Diskuze
A proč tajíte, jaký je výsledek?
a) pro proudy v uzlech (suma proudů je rovna nule )
b) pro napětí součet napětí v uzavřené smyčce je nulové (napětí na zdroji a na spotřebiči se rovnají)
A nevím co je na tom špatného, i kdybych ho tajil nemá to význam na vysvětlení postupu,
Za větev mám namysli řadu rezistorů, čili horní kde je pouze jeden rezistor ( 4 ohmy )
Prostřední kde jsou tři rezistory jejichž součet dá šest protoze dva z nich jsou paralelně zapojené. A spodní, kde se nachází jeden rezistor má odpor 3 ohmy , celkový odpor tedy vychází 13 ohmů stejně jako předtím, pouze jsem se to pokusil přepsat do srozumitelnější podoby. Čili ptám se kde jsem udělal chybu.
Neprijde mi ze by byla prostřední řada s tou spodní paralelně zapojena
Dík za odpověď
K těm výsledkům - jsou-li známy, považuji za účelné je napsat. Kdo radí se tak může ujistit o správnosti rady, jinak si může sám připadat jako zkoušený.

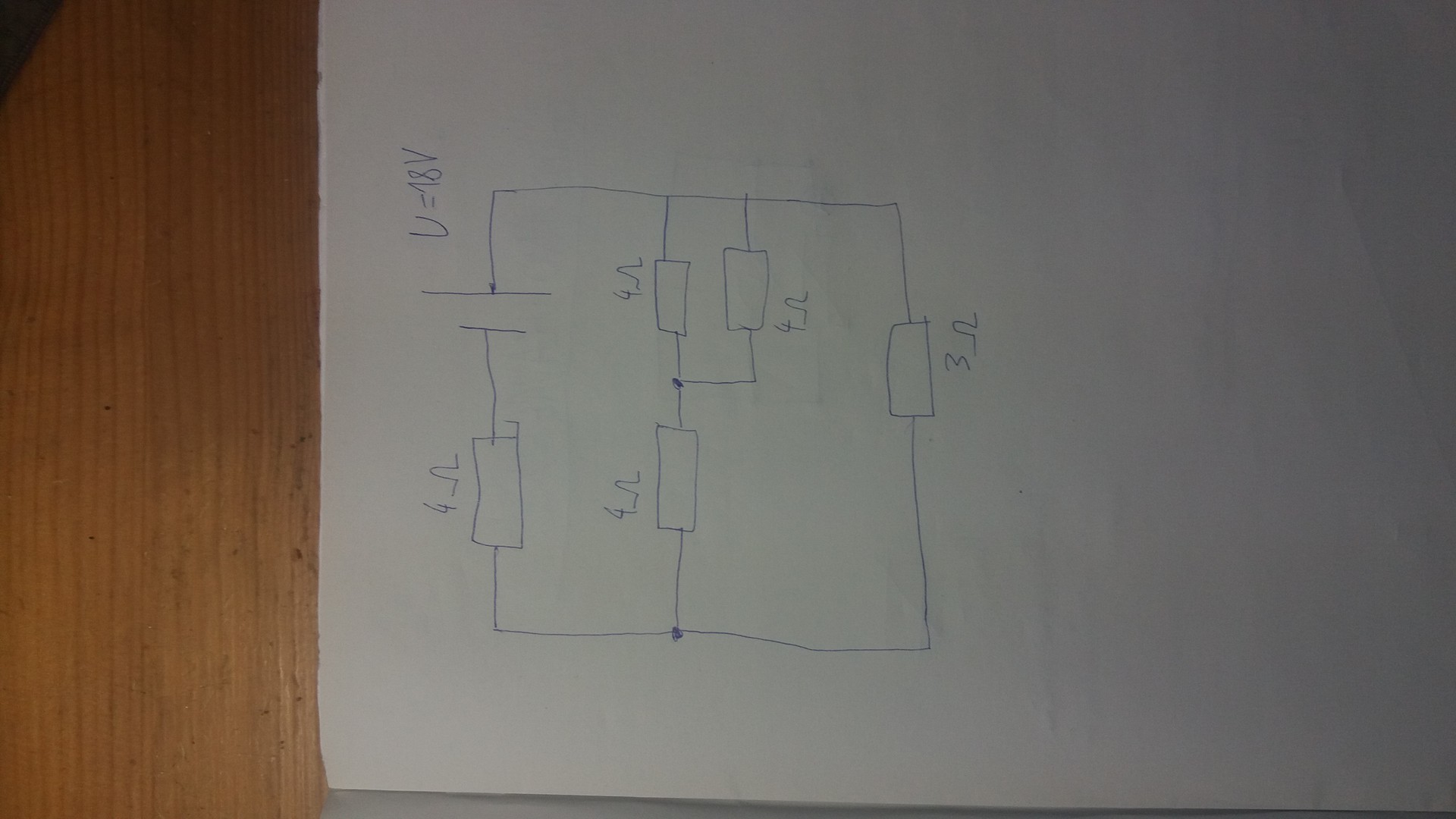

Překreslil jsem ti zapojení pto jednodušší výpočet.
Celkový odpor obvodu = 6 Ω, U = 18 V -> celkový proud I = 18/6 = 3 A
Horní odpor: R = 4 Ω, Ι = 3A -> U = 4*3 = 12 V
Střední větev U = 18-12 = 6 V, R větve = 6 Ω -> I = 6/6 = 1 A
- levý odpor: R = 4 Ω, I = 1 A -> U = 4*1 = 4 V
- ostatní dva: U = 6-4 = 2 V, I = 2/4 = 0.5 A každým
Dolní odpor: U = 18-12 = 6 V, R = 3 Ω -> I = 6/3 = 2 A
- nejprve si trojici odporů v prostřední větvi nahradíme jediným -(4+4//4)Ω=6 Ω
- tento náhradní odpor sloučíme s odporem v dolní větvi (6//3)Ω=2 Ω
- výsledný náhradní odpor pro dolní čtveřici rezistorů sečteme se sériovým odporem zdroje 2+4=6 Ω
Náhradní schéma pak představuje zdroj 18V pracující do zátěže 6 Ω
Pro výpočty z hlavy stačí vědět, že výsledný odpor paralelního spojení n shodných rezistorů R dává výsledný odpor R/n. Takže třeba prostřední řádek si můžeme v hlavě představit jako 3 paralelní odpory 6 Ω.
Samozřejmě to jde řešit i jinými metodami, které pak obvykle vedou na soustavy rovnic (matic).
