Ústredne

Anonym Ninyduz09.02.2020 19:11 Nahlásit
Dobrý večer, vedel by mi prosím niekto vysvetliť (jednoducho) princíp fungovania týchto ústrední? Za pomoc ďakujem.

Odpovědi

Přidat odpověď ▾

Diskuze

Anonym Deryxor09.02.2020 23:07 Nahlásit

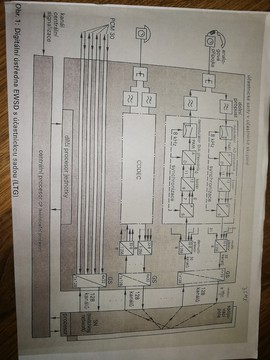

Na 1.obr. máš, jak se vytvoří základní bitový tok 8Mbit/s, tj.128 kanálů (telefonních koncových příchozích nebo odchozích "linek"), každá po 64kb/s. Buď digitalizací (vzorkováním 8kHz, 12bit+převod na 8bit) analogových přípojek nebo multiplexováním 128mi už digitálních přípojek nebo mutiplexováním čtyř 30-kanálových multiplexů (4.30=120 kanálů, zbytek do původní kapacity 128 kanálů jsou asi nějaké řídící a stavové informace - viz učebnice).

Krabičky:
AD ... převodník Analog/Digital
PS ... převodník Parallel/Serial
GS ... asi Group Switch/Selector (multiplexor ("přepínač"/"sdružovač")) koncových linek.

Vypadá to, že těch koncových linek ("vlastní telefony") je připojeno 32 a ke každé vedou 2 kanály pro příchozí hlas a 2 kanály pro odchozí hlas, celkem tedy 32.(2+2)=128 kanálů

Zkratky v obrázku dávají smysl, když znáš anglická pojmenování těch bloků:
CP ... Coordination Processor
DSMX ... D? S? MultipleXor
LTG ... Line(?) T? Groupper?

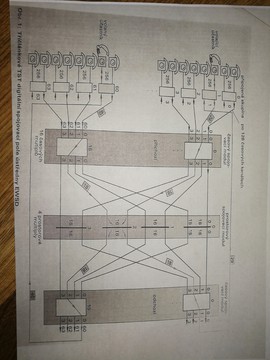

Na 2.obr. se 64 těchto 128-kanálových toků připojí vždy po čtyřech na 16 modulů, které kanály z těch 4 128toků rozhazují na správné prostorové moduly a ty je pak zase rozhazují na správné koncové skupiny modulů čtyř 128toků, které z nich sestaví ty jednotlivé toky (v průběhu přepínání se obsah kanálu asi přesouvá na jiný kanál - viz změna původního kanálu 29 a 40 na 18 jdoucí na stejné prostorové pole).

TST bude asi Time-Space-Time (čas-prostor-čas, popis zřetězení modulů při přepínání).

V učebnici to určitě máte popsané lépe.

To je učňák Spojovací elektromechanik?
