Řez hranolu

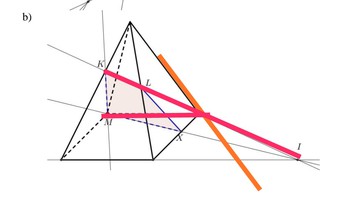

Dobrý den, dělám řez hranolu a chtěl bych poprosit někoho, aby mi vysvětlil pro nemůžu udělat prusecnik jak mám na druhém obrázku. Protože když bych to dělal bez řešení příkladu tak si myslím, že by ten prusecnik udělal takhle ale to není správně. Poradíte mi prosím někdo, tak abych pochopil co jsem udělal špatně? Děkuji
Odpovědi
Diskuze
b) úsečka KL leží na stěně jehlanu, bod K leží na hraně a bod L leží na jiné hraně
c) vrchol jehlanu je střed kolineace, proto při promítání bodu K se tento promítne do bodu K',. který je vrcholem základny
d) vrchol jehlanu je střed kolineace, proto při promítání bodu L se tento promítne do bodu L',. který je vrcholem základny
e) Úsečka KL se tedy musí protínat do úsečky K'L' a přímka KL se promítá do přímky KL
PS:
f) průnikem přímky KL a K'L' získáváš samodružný bod I, který leží na ose kolineace (celá osa v obrázku není, musela by se najít)
g) rovina která by procházela vrcholem a byla rovnoběžná s rovinou která prochází osou kolineace by určovala v nákresně tzv. úběžnici kolineace
PS: hlavně nedělej ty svoje nesmyslné konstrukce, které nevedou k řešení, ale snaž se pochopit jak to správně řešili v učebnici
