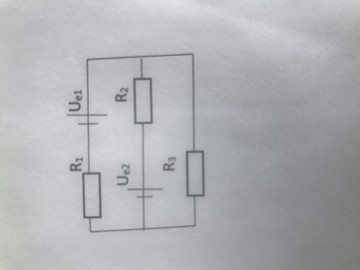

Dobrý den, pomohl by mi někdo prosím s tímto příkladem?

Denila17.05.2020 17:59 Nahlásit
a) vypočitejte proudy pomoci KZ
b) kolik uzlu má obvod? (3?)
C) kolik větví má obvod? (2?)
D) kolik samotných obvodu (okruhu) lze vyčlenit z této sítě
víme li, že R1=1, R2=3, R3=12, Ue1=12V, Ue2=8V

Odpovědi

Přidat odpověď ▾

Diskuze

Soudruh_K17.05.2020 22:50 Nahlásit
Počítání ať se ujme někdo jiný, ale tak nějak bych řekl, že uzly jsou určitě 2 a větve 3, nikoliv 3 a 2.
Cenobita.17.05.2020 22:52 (Upr. 17.05.2020 23:14) Nahlásit
a) vypočítejte proudy pomoci KZ
b) kolik uzlu má obvod? (2)
C) kolik větví má obvod? (3)
D) kolik samotných obvodu (okruhu) lze vyčlenit z této sítě (2 smyčky nebo 3 smyčky)
víme li, že R1=1, R2=3, R3=12, Ue1=12V, Ue2=8V
Cenobita.17.05.2020 23:03 (Upr. 18.05.2020 16:51) Nahlásit
http://elektross.gjn.cz/elektrina/el_proud/vedeni_proudu/kovy/kirch_zak.html

I1=I2+I3
-U1 + R2*I2 + U2 + R1*I1 = 0
-U2 - R2*I2 + R3*I3 = 0

---

-12 + 3*I2 + 8 + 1*(I2+I3) = 0
-8 - 3*I2 + 12*I3 = 0

-4 + 4*I2 + I3 = 0
-8 - 3*I2 + 12*I3 = 0

-12 + 12*I2 + 3*I3 = 0
-32 - 12*I2 + 48*I3 = 0

I3 = 44/51
===

-4 + 4*I2 + I3 = 0
-4 + 4*I2 + 44/51 = 0
I2 = 1-11/51 = 40/51
I2=40/51
===

I1=I2+I3=40/51+44/51=84/51=28/17
I1=28/17
===
