Konektory v zásuvce
Vim, že ten nalevo je koaxial a s tím souvisí další dotaz, ale co je ten napravo? Satelit? Máme to v bytě jako zásuvku (společná anténa na koaxial chápu, ale to vedle nevím..). Ten dotaz s koaxialem souvisí s tim, jestli je lepší používat tento "kolenový" nebo radši přímý, protože mám dost velké ztráty v signálu na některých frekvencích (délka 10 m).
Zásuvky
Odpovědi
To bude rádio (FM, 88-108MHz), ale někdy tím proleze vedle FM také VHF, tedy DAB (174-230MHz). Ono to FM (DAB) je obsaženo i v tom TV výstupu, ale tady to máš už oddělené, takže nemusíš připojovat rozdělovač po druhý konec toho koaxiálu pro rozbočení k TV a k rádiu. Kolik rádií bude dostupných v té zásuvce závisí na tom, jaké FM antény máte nainstalované na společné anténě na střeše domu.
Můžeš poslat (lepší) fotku druhého konektoru po vytažení koaxiálu? Zřejmě máš něco jako v odkazech [1, 2]. Z koaxiálu lezou jen pozemní DVB-T/T2 multiplexy (nebo kabelovka). Žádný satelit.
Pod těmi konektory by na tom bílém víčku měly být vytištěné nápisy TV (vlevo) a R ("rádio") vpravo. V odkazu [5] je stejný kryt a je tam (dost špatně) to R vidět.
Podívej se na koaxiál, co tam na něm je natištěno. Buď tam bude RG nebo CM a nějaká čísla. Jsou 2 podobné typy koaxů a lidi si na propojku kupují ten levnější, který na TV frekvence není navržený a na 10m má velké ztráty. Zdroj [4] popisuje nevhodný typ koaxu typu 3C-2V (japonská obdoba stejně nevhodného RG-59). Na koleni vs. přímý konektor zase až tak nezáleží.
Můžeš poslat (lepší) fotku druhého konektoru po vytažení koaxiálu? Zřejmě máš něco jako v odkazech [1, 2]. Z koaxiálu lezou jen pozemní DVB-T/T2 multiplexy (nebo kabelovka). Žádný satelit.
Pod těmi konektory by na tom bílém víčku měly být vytištěné nápisy TV (vlevo) a R ("rádio") vpravo. V odkazu [5] je stejný kryt a je tam (dost špatně) to R vidět.
Podívej se na koaxiál, co tam na něm je natištěno. Buď tam bude RG nebo CM a nějaká čísla. Jsou 2 podobné typy koaxů a lidi si na propojku kupují ten levnější, který na TV frekvence není navržený a na 10m má velké ztráty. Zdroj [4] popisuje nevhodný typ koaxu typu 3C-2V (japonská obdoba stejně nevhodného RG-59). Na koleni vs. přímý konektor zase až tak nezáleží.
Zdroje
- https://satelity.ellano.sk/cs/ucastnicka-zasuvka-dpm-rtv-xa03--priechodna--7-db/
- https://zasuvky.heureka.cz/emos-eu-3503/#prehled/
- RG-59 vs RG-6: https://en.wikipedia.org/wiki/RG-59
- 3C-2V koax: https://en.wikipedia.org/wiki/3C-2V
- https://www.hofisat.cz/ucastnicke-zasuvky/kryt-zasuvky-tv-r-sat-tango.html
Typové označení 3C2V jen charakterizuje kabel (průměr, impedance, druh dielektrika, opletení). Takový kabel se nejčastěji užívá pro účastnické šňůry ve vnitřním prostředí a délky do několika metrů. Slabé místo je jednoduché opletení (V), takže vf signál trochu "prosakuje" ven, což se projeví na jeho o něco větším útlumu. Podobně menší vnější průměr, obojí je ale zase výhodnější kvůli ohebnosti kabelu. Na 10m mívá takový kabel podle kmitočtu útlum do cca 2,5dB. Tedy nic strašného.
Pokud táhnete anténní signál desítky metrů, je už na místě opatrněji vybírat, zvlášť pokud kabel vede venku na slunci a dešti. Obvykle už stojí za to zvážit použití předzesilovače. Je to už rozsáhlejší téma, nemá smysl se do něj nořit. Pro zalomený konektor se u nás obvykle užívá přívlastek úhlový, nikoli kolenový.
Účastnická zásuvka je tedy docela komplikované technické zařízení a není určena k tomu, aby do ní vrtali laici, neboť tím mohou způsobit poškození signálu pro ostatní partaje!
1. Tazatel má už zakoupenou hotovou účastnickou šňůru. Na úhlovém konektoru není nic špatného. Osobně tyto koaxy určené do pár desítek MHz nemám pro toto použití rád. Podle údajů má útlum 42dB/1000m@100MHz. Kdo ví, na kolik se propracuje směrem k 700 MHz. Těch 2,5dB je ale podle mě slušný odhad.
2. Předpokládám, že mají společnou anténu nainstalovanou profesionální firmou, která jim na výstupu zásuvek garantuje normovanou sílu signálu. Autora dotazu tak nemusí zajímat, co se děje za zásuvkou směrem k anténě.
3. Ten koax z DatArtu je ještě větší technická neznámá než to, co už teď tazatel má. Dvojité opletení je skoro nicneříkající fráze, když nejsou známé parametry toho opletení, nehledě na další parametry toho koaxiálního kabelu.
AQ CV30100, 10 m
https://www.datart.cz/Kabel-antenni-AQ-Antenni-kabel-samec-samice-10-m.html
ale problém se vůbec nevyřešil, síla signálu je slabá, tak asi 40% a v některých polohách a položení signál zcela zmizel. Je ten nový kabel také nekvalitní? Výrobce ho doporučuje pro TV a satelit. Nebo je to prostě moc dlouhým kabelem? Nechce se mi dělat průraz zdi.
https://www.datart.cz/zesilovac-emos-j5710-linkovy-30db-uhf-2508000900.html?gad_source=1&gad_campaignid=22990684686&gbraid=0AAAAAD6mxUxqRpXLtSJBwMLEYG0byfx0V&gclid=CjwKCAiA8bvIBhBJEiwAu5ayrI1xSeQHEpJ6DgbTQemxWzCfMN-S8aFxBFUW-CWJvK0Ai3CUGc269RoCXIkQAvD_BwE
https://m.alza.cz/oem-antenni-kabel-rg58-rp-smam-rp-smaf-3m-d5667568.htm?gad_campaignid=10821168639&gad_source=1&gbraid=0AAAAAD2xsm6qo79fJ4WwjN1MF3W-Fbnb4&gclid=CjwKCAiA8bvIBhBJEiwAu5ayrN4WUBadSBbUCxlHWEaArEyi8ZPfoEv1JS9zo4ervR4qx2zVpXk0SxoCDbgQAvD_BwE&kampan=adwacc_prislusenstvi-pro-mt_pla_all_obecna-css_kabely-redukce-a-radice_m_9062905___456135983220_~106264923253~
Ten nový koax je ale nějaký divný. Nedohledal jsem specifikaci od výrobce, ale podle (stejných) popisů u různých prodejců má ten kabel být i pro satelit, což je s konektory IEC úplná blbost. Ty na to vůbec nejsou navržené. Na to jsou potřeba přinejmenším ty F konektory.

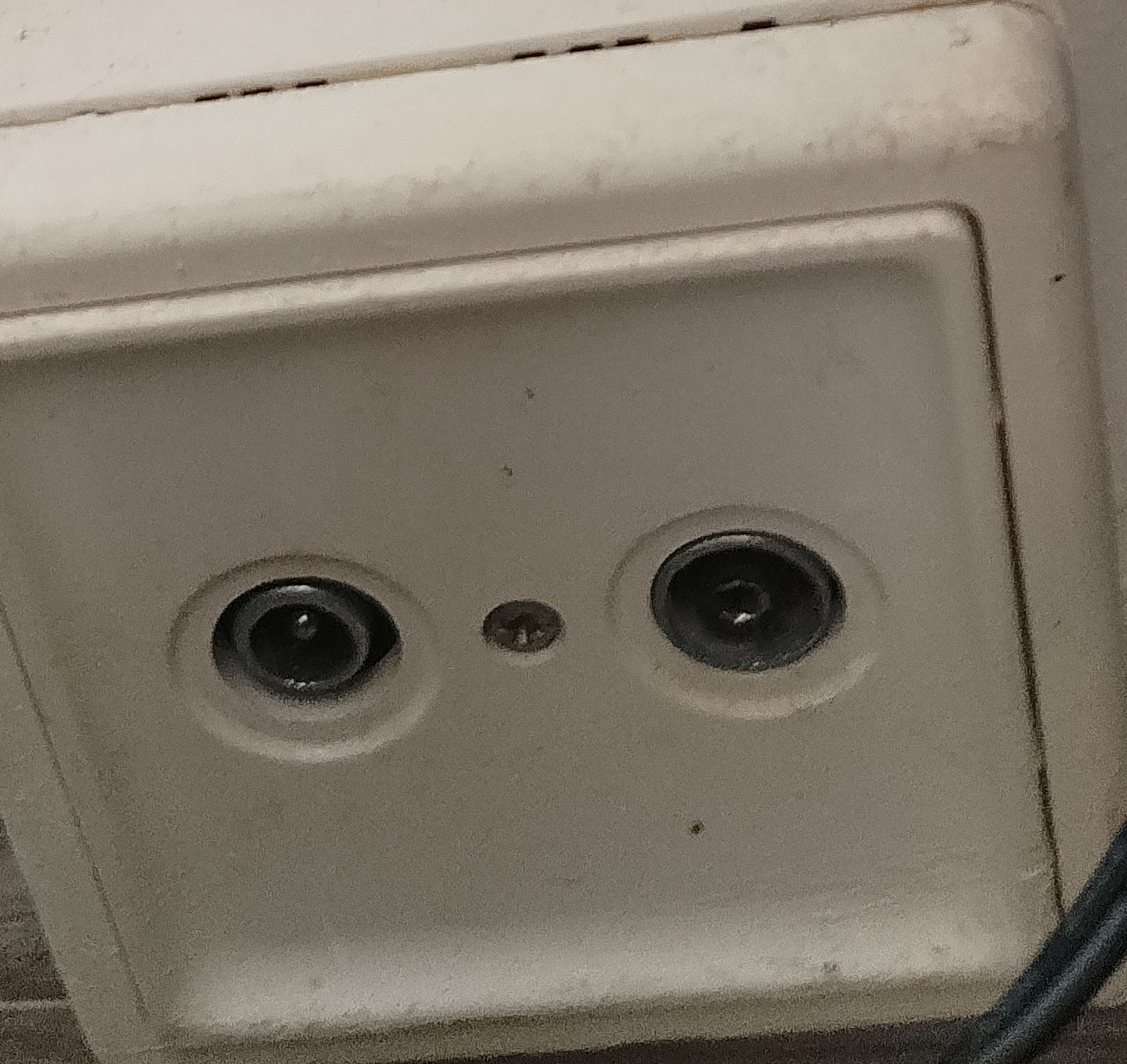

Zde je ten obrázek
Jak už píše Gujukyr, jsou to klasické TV (vlevo, samec) a rádio (vpravo, samice) IEC konektory.
Krytka té účastnické zásuvky opravdu nemá žádný popisek. :^(
Do pravé dírky můžete připojit stolní rádio nebo rádio v audio-sestavě, pokud mají konektor pro externí FM anténu, což kvalitní rádia mají. Do levnějších rádií může člověk s (mikro)páječkou ten konektor dodělat.
Můžete tam pochopitelně připojit libovolné jiné nebo přenosné rádio a třeba i mobil se zabudovaným rádiem, ale postrádalo by to tak trochu smysl.
Jak jsem psal, podle typu nainstalovaných antén na střeše a přesného typu té zásuvky je možné, že i na výstupu R budou dostupné DAB multiplexy. Jestli ne, tak pak ještě zkusit rozbočit ten signál z konektoru TV.
Přidat komentář ▾
Krytka té účastnické zásuvky opravdu nemá žádný popisek. :^(
Do pravé dírky můžete připojit stolní rádio nebo rádio v audio-sestavě, pokud mají konektor pro externí FM anténu, což kvalitní rádia mají. Do levnějších rádií může člověk s (mikro)páječkou ten konektor dodělat.
Můžete tam pochopitelně připojit libovolné jiné nebo přenosné rádio a třeba i mobil se zabudovaným rádiem, ale postrádalo by to tak trochu smysl.
Jak jsem psal, podle typu nainstalovaných antén na střeše a přesného typu té zásuvky je možné, že i na výstupu R budou dostupné DAB multiplexy. Jestli ne, tak pak ještě zkusit rozbočit ten signál z konektoru TV.
Zdroje
- Původní velikost obrázku: https://ff1.ontola.com/f/2025-11/07/img-20251107-114552-2.jpg
Ten popis ani není nezbytný, pokud strčím účastnickou šňůru do TV, tak druhý konec už jde strčit jen do správné díry. Podobně VKV rádio.
Máš Cenobito nějak ověřeno, že ze zásuvky leze kvalitní a dostatečně silný signál? Kolikapatrový je váš dům a na kterém patře žiješ? Co lidé nad a pod tebou, jaký mají signál? A ta účastnická šňůra vede přímo ze zásuvky do TV, nebo se ještě někde rozbočuje, případně něčím prochází? Co televizor, není chyba v něm?
Diskuze
https://ibb.co/QF9fWLPx
Doufám, že je to nějaký starší (před 1970), nerekonstruovaný dům, protože navrhnout novější dům nebo renovaci bez datových rozvodů je opravdu perla.
Kabel nemusí být "izolovaný". Uložení "nahého" kabelu je v pořádku. Tady ho dali dokonce do chráničky buď pro lehčí zatažení nebo pozdější výměnu. Nevím, co je v té druhé chráničce?? Ethernet? Pevná (telefonní) linka?
Něco, co už může být doma a má vstup pro externí FM nebo si tam nechat ten konektor kamarádem dodělat. Koukat po inzerátech, vyguglovat obrázek zadní stěny rádia nebo manuál a podívat se, jestli je tam konektor na připojení antény. Většinou to je jiný konektor než ten IEC, ale to nevadí. Na kabel se přidělá ten správný. Starší (mini)věže mívaly často konektory. Audioreceivery se zabudovaným rádiem je mívají. Dnes bych VÝRAZNĚ doporučil koupit rádio, které má i DAB. Něco s výstupem na externí repro nebo s dnes už asi digitálním výstupem (SPDIF, PCM, HDMI) do audiozesilovače/receiveru. Nekoukal jsem, co se momentálně na trhu nabízí.
Nejdříve bych ale zjistil, jestli ve společné anténě nějaká rádia máte. Nebývá to zase až tak běžné. Stačí propojit anténu běžného rádia drátem se středem toho R konektoru (lépe se středem druhého konce koaxiálu zapojeného do R). Není to dokonalé, potenciálově to plave, protože nejsou propojené země, ale mělo by to trošku zlepšit příjem.
> vést F konektor na připojení TV signálu
Ta zásuvka je dělaná jen pro IEC konektory. Rovnou odrazuji od snahy vyměnit zásuvku. Z obrázku rozvodu koaxu v liště to sice spíše vypadá, že koax u vás končí než že pokračuje k sousedovi pod vámi, i tak jsou ale zásuvky vybrány s určitým útlumem a celý rozvod společné antény je na ně spočítaný a navržený.
Koax a konektor (ať už F nebo IEC) jsou 2 různé věci. Na stejný koax se může naštípnout jak F, tak i IEC. Obecně tedy neplatí, že koax s F je lepší než koax s IEC. Pokud ale TV má vstup F a máte po ruce koaxiál s F na obou stranách, tak se prodávají propojky IEC <-> F : https://www.heureka.cz/?h%5Bfraze%5D=redukce+iec+f
Koaxiální kabely mohou být pochopitelně osazeny různými koaxiálními konektory. Každý konektor je ale určený pro jiný rozsah průměrů koaxiálního kabelu a jiné způsoby spojování a konstrukce stínění. Zase nemá smysl zabíhat do detailů, je to rozsáhlé téma.
Moje původní odpověď směřovala na tazatele, který neuvedl, v kterém patře bydlí. "Koncovou zásuvkou" jsem myslel, jestli náhodou nemají v domě zapojení do hvězdy místo sběrnicového systému s průchozími zásuvkami.
