Rozviňte kosý kruhový přechod:
Témata: Nezařazené

4 reakce

| Nahlásit
Ano. Jde o tzv. přechodové plochy.

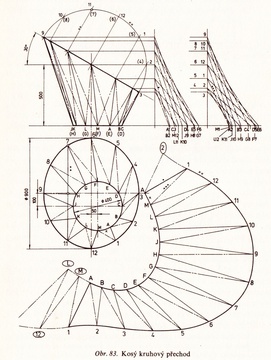

Na obrázku je nárys, bokorys a půdorys, pomocí nich se vynášejí tvořící přímky přechodové plochy a zde se používají trojúhelníky, jejich skutečné velikosti se vynášejí do roviny a když získáme řadu bodů, ty spojíme a získáme rozvinutý tvar přechodové plochy. Body se interpolují vhodnou křivkou vykreslenou pomocí křivítka. Pokud se rozvinutá plocha vystřihne a svine měla by vytvořit přechodovou plochu.
| Nahlásit
Jenže jak přesně sestrojím tu elipsu?Šlo by to i tímto zbůsobem-tzv. obloukovou metodou?
(Upr. 23.11.2016 12:32) | Nahlásit
Jestli myslíš tu elipsu v půdorysu, tak ta se přibližně rýsuje pomocí oskulačních kružnic. Pro konstrukci elipsy musíš znát její poloosy: a,b. Postup:

http://user.mendelu.cz/provazni/priklady_kg/kuzelosecky/oskulacni_kruznice.pdf

můžeš použít i proužkovou metodu:

http://user.mendelu.cz/provazni/priklady_kg/kuzelosecky/prouzkova_konstr.pdf

Nejlépe je obě metody kombinovat, tedy vykreslit malé oskulační kružnice a zbytek propojit pomocí bodů z proužkové metody.
| Nahlásit
Potom je potřeba rozdělit obvod elipsy na nějaké vhodné úseky (elipsu rozdělit na stejné díly není vůbec snadné, proto se nehledají stejné úseky ale volené úseky). Zvolit úseky je výhodné pomocí afinního obrazu elipsy, kterým je kružnice sestrojená nad velkou osou elipsy. Ta jde snadno rozdělit a přenesením z kružnice na elipsu získáme volené úseky.
